Aula 1 - CONCEITOS DE ELETRICIDADE

TENSÃO ELÉTRICA

A tensão elétrica, ou voltagem, é a diferença de potencial entre dois pontos, ou seja, a "força" necessária para mover os elétrons e criar a corrente elétrica.

Medida em volts (V), ela é essencial para o funcionamento de equipamentos elétricos e eletrónicos.

O instrumento de medir tensão é o Voltímetro.

A tensão elétrica existe quando há uma "DDP" (diferença de potencial) nas cargas elétricas

Essa diferença de potencial é que faz mover as cargas elétricas para o restante de um circuito elétrico.

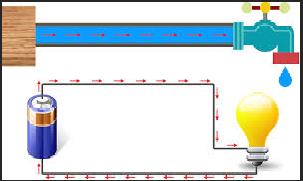

Ela pode ser comparada a uma diferença de altura, que faz a água fluir por um cano, de um ponto mais alto para um mais baixo, até se nivelar, só que a invés de água, estamos falando de elétrons e, em vez de altura, em potencial elétrico.

A unidade de medida de tensão é o Volt, representado pela letra "V" maiúscula.

CORRENTE ELÉTRICA

A Corrente Elétrica é o fenômeno físico em que os elétrons se movimentam em um condutor devido à aplicação de uma tensão (DDP).

A unidade de medida de Corrente é o Ampere e é representada pela letra "A" maiúscula.

TIPOS DE CORRENTE ELÉTRICA

CORRENTE CONTÍNUA (C.C.)

A Corrente contínua é aquela na qual os elétrons se movem num único sentido.

Esse tipo de corrente é comum em dispositivos que usam baixa tensão, como equipamentos eletrônicos em geral, que são alimentados por pilhas ou baterias.

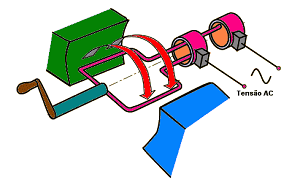

CORRENTE ALTERNADA (C.A.)

Na Corrente Alternada (C.A) os elétrons alternam o sentido de movimento, ela é utilizada em motores elétricos e na transmissão de energia.

POTÊNCIA ELÉTRICA

A Potência Elétrica é a quantidade de Trabalho realizado por uma carga elétrica em um intervalo de tempo, ou seja,é a quantidade de energia elétrica consumida por uma carga durante um período de tempo. Ela é a corversão de energia elétrica em outro tipo de energia. Como no caso do Chuveiro, transforma energia elétrica em energia térmica. Quanto maior a quantidade de calor gerado, maior será a Potência Elétrica

A unidade de medida de Potência é o Watt, representado pela letra "W" maiúscula.

RESISTÊNCIA

A Resistência Elétrica é a oposição que um material faz à passagem de corrente elétrica. Ela existe devido às colisões entre os elétrons e os átomos de um condutor.

Sua unidade de medida é o Ohm , e seu símbolo é a letra grega ômega "Ω"

A Resistência é calculada pela Lei de Ohm através da fórmula: R= U/I , onde R é a Resistência em Ohms, U é a tensão em Volts e I é a corrente em Amperes.

A Unidade de medida Ohm "Ω" nomeada em homenagem ao físico alemão Georg Simon Ohm.

Definição de 1 Ohm: Um condutor tem 1 Ohm de resistência se, quando submetido a uma diferença de potencial (tensão) de 1 Volt, ele permite a passagem de uma corrente elétrica de 1 Ampère.

Esses foram os principais conceitos que usaremos na eletrônica, pois na maioria dos circuitos teremos de conhecer esses elementos: Tensão, Corrente, Potência e Resistência Elétrica.
