Aula 10 - TRANSISTOR

TRANSISTOR

Transistor é um componente eletrônico semicondutor que tem a característica de permitir o controle da passagem de corrente elétrica.

Ele pode ser usado como Amplificador ou como uma chave eletrônica.

Existem vários tipos de Transistores, aqui vamos abordar o mais comum que é do tipo BIPOLAR.

O Transistor Bipolar é aquele que usa dois tipos de portadores de carga elétrica (elétrons e lacunas) para conduzir eletricidade.

Eles podem ser NPN ou PNP, conforme a combnação dos materiais utilizados.

Aplicações do Transistor

Controle de corrente - Controla o fluxo de corrente entre coletor e emissor, através de uma pequena corrente de base.

Chave Eletrônica - Quando uma corrente correta é aplicada a sua base, a chave fecha, passando corrente do coletor para o emissor.

Amplificador - Ele amplifica um sinal na base, gerando uma grande variação na corrente de coletor

Transistor NPN

É composto por duas camadas de material N e uma camada de material P no meio. A direção da seta indica o sentido da corrente e sempre é no emissor. Então no NPN seta para fora indica a corrente que sai...

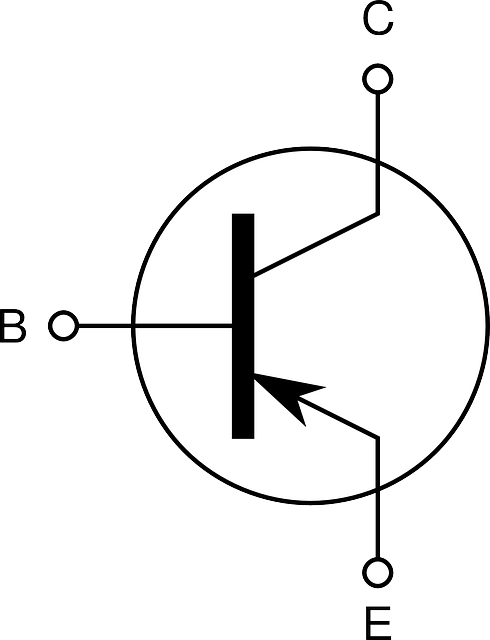

Transistor PNP

A configuração é o inverso do NPN, são duas camadas de material P , com uma camada N no meio. A seta para dentro, indica que a corrente entra.

Encapsulamento de Transistor

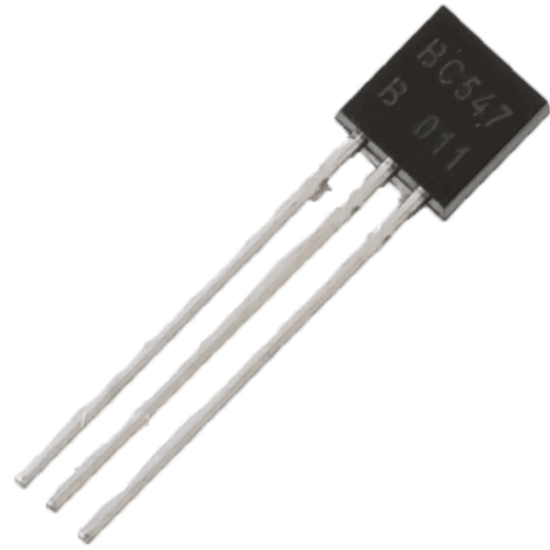

Na figura a seguir vemos um transistor BC547, no encapsulamento plástico, adotado para modelos de baixa potência.

Configurações dos Transistores

As configurações podem ser:

Emissor Comum

Base Comum

Coletor Comum

O Termo "Comum" refere-se ao terminal que é comum aos circuitos de entrada e de saída.

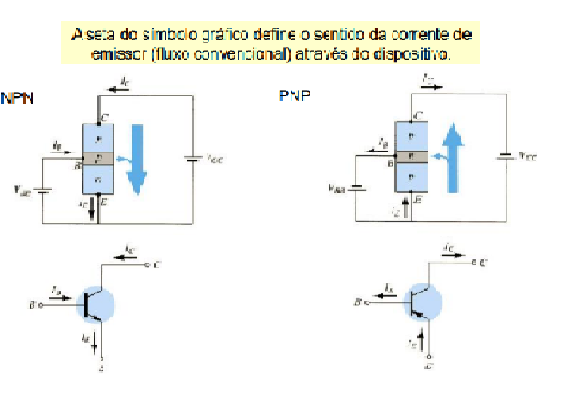

Na figura abaixo vemos um transistor na configuração Emissor Comum:
