Aula 8 - CÓDIGO DE CORES DE RESISTORES

Devido ao tamanho reduzido de alguns resistores, foi criado um código de cores para representar o valor da resistência.

Cada cor representa um valor numérico.

Resistores de 3 faixas
Os Resistores de 3 faixas, são aqueles em que a tolerância do seu valor ôhmico é de +- 20 %.
A 1.° Faixa mostra o primeiro algarismo da resistência.
A 2.° faixa mostra o segundo algarismo da resistência.
A 3.° faixa mostra o multiplicador, ou seja, o número de zeros que devem ser adicionados à resistência.
Observação:
A 4.° faixa que corresponde à tolerância não existe, então é considerada como +- 20%

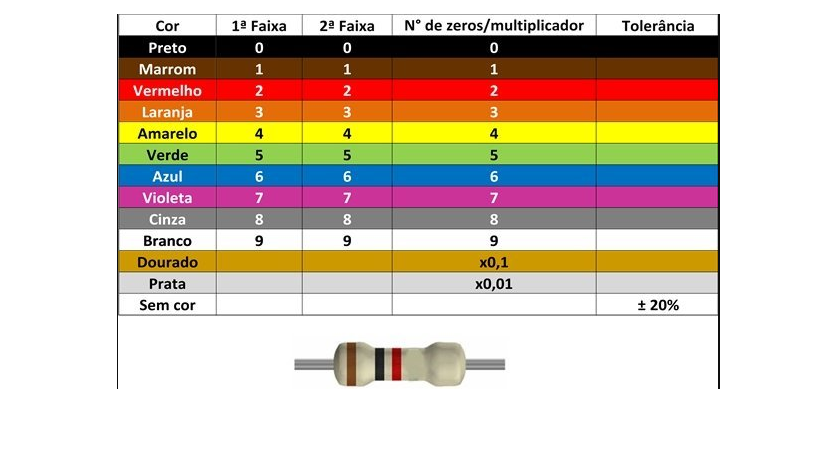

Seguem a tabela abaixo:

Vamos ler o Resistor representado na figura acima:
1.° faixa Marron = 1
2.° faixa Preto = 0
3.° faixa vermelho = 2 ( número de zeros)
Então lê-se: 1000 Ohms ou 1 QuiloOhm e +-20% de Tolerância.

Leitura de Resistor de 4 faixas

Nos resistores e 4 faixas a leitura é feita da seguinte forma:
1.° Faixa = 1.° Algarismo
2.° Faixa = 2.° Algarismo
3.° Faixa = N.° de Zeros/ Multiplicador
4.° Faixa = Tolerância

Dica importante é que a faixa da Tolerância (4.° faixa), fica separada das outras, mais na extremidade do resistor

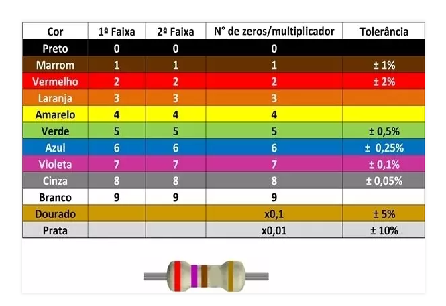

No Resistor acima lê-se:
1.° Faixa= Vermelho=2
2.° Faixa= Violeta=7
3.° Faixa= Marron = 1 Zero
4.° Faixa= Dourado= +-5% de Tolerância
Então Resistor é de 270 Ohm(+-5%)
