Aula 9 - DIODOS

DIODOS

Diodos são componentes eletrônicos semicondutores que funcionam como interruptores de um só sentido, permitindo a passagem da corrente elétrica em uma direção e bloqueando-a na direção oposta

Eles são compostos por materiais semicondutores como silício ou germânio e possuem dois terminais: o ânodo (positivo) e o cátodo (negativo).

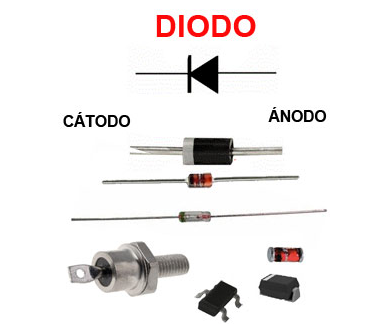

O cátodo é identificado por uma faixa no corpo do diodo.

Tipos de Diodos:

Retificador: Converte corrente alternada em contínua.
LED - Diodo Emissor de Luz: Emite luz quando uma corrente circula por ele.
Diodo Zener: Atua como regulador de Tensão, mantendo a tensão constante.
Diodo Schottky: Tem uma baixa queda de tensão, ideal para aplicações de alta frequência.
Diodo Fotovoltaico (Célula Solar): Converte a luz solar em eletricidade.

APLICAÇÕES DOS DIODOS

Suas principais aplicações são:

Retificação de corrente: Convertem corrente alternada (AC) em corrente contínua (DC) pulsante, em fontes de alimentação de equipamentos eletrônicos.

Proteção de circuitos: Impedem que a corrente flua na direção errada, protegendo danos ao circuito.

Emissão de luz: LEDs são um tipo de diodo que emite luz quando a corrente passa por ele. Usado em iluminção e Indicação.

Geração de energia: Células solares são um tipo de diodo fotovoltaico que converte a luz em energia elétrica.

Regulagem de tensão: os diodos Zener são usados para manter uma tensão constante em um circuito.

COMO FUNCIONA UM DIODO

Quando a polarização do Diodo é Direta, isto é, tem uma tensão POSITIVA aplicada no Ánodo e uma tensão NEGATIVA aplicada no Cátodo, a junção PN "abre" e permite a passagem de corrente.

Já quando ele é polarizado Inversamente, com uma tensão NEGATIVA aplicada no Ánodo(+) e uma tensão POSITIVA aplicada no Cátodo(-), o diodo "fecha", elevando sua resistência e bloqueando a passagem de corrente.

Tensão de Ruptura do Diodo

É a tensão reversa máxima que o diodo pode suportar antes de começar a conduzir no sentido contrário e fazer com que ele se danifique. Esse valor sempre deve ser considerado num projeto.
